SHEHWA HBXG > SD7 > Колпак — передняя защитная плита

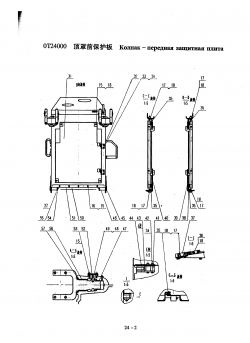

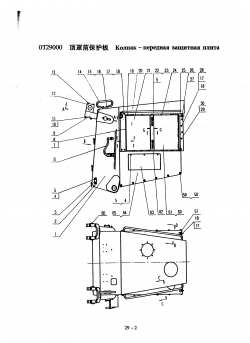

Колпак — передняя защитная плита 0T24000 Колпак — передняя защитная плита (вариант) 0T29000     № Номер Название Опции Альт 1 0T11017 Гнездо вала 2 0T11001 Прокладка 3 0T11002 Ось 4 0T11003 Болт-вал 5 0T11020 Педаль газа 6 0T11004 Соединительная плита 7 0T11005 Вилка 8 0A0001 Вилка 9 0T11006 Рычаг 10 1B03025 Рычаг 11 1B03021 Рычаг 12 1B03019 Пружина 13 1B11026 Защёлка в сборе 14 1B03027 Тяговая пружина 15 0T11007 Вертикальный рычаг 16 0T11029 Сварочный блок рычага управления 17 0T11043 Рукоятка в сборе 18 0T11008 Плита 19 0T11009 Коробка управления 20 0T11010 Коромысло 21 0T09008 Болт-вал 22 0T11033 Сварочный блок ведомого вала 23 0T09043 Пылезащитное кольцо 24 0T11011 Прокладка 25 0T11012 Стопорное кольцо 26 0T11036 Ведущий вал в сборе 27 0T11013 Тарелочная пружина 28 0T11014 Прокладка 29 0T11015 Резьбовое гнездо подшипника 30 0T11038 Блокировочный корпус 31 0T11016 Вал 32 0T11016 Вал 33 0T11042 Коромысло (качающееся плечо) 34 0T11043 Рычаг управления 1 GB5782-86 Болт M10×25-8.8 2 GB93-86 Шайба пружинная 10 3 GB6178-86 Гайка M10-8 4 GB91-86 Шайба 2×20 5 GB6174-86 Гайка M6 6 GB95-83 Шайба 6 7 GB5783-86 Болт M6×12-8.8 8 GB5099-79 Шплинт B10×95 9 GB70-85 Болт M10×40-8.8 10 GB70-85 Пружина 3×16 11 GB6174-86 Болт M10×20-8.8 12 GB5783-86 Гайка M10 13 GB5783-86 Болт M10×35-8.8 14 GB848-83 Болт M6×12-8.8 15 GB290-89 Игольчатый подшипник HK202512 16 GB91-86 Шплинт 3×30 17 GB6174-86 Гайка M8-8 18 GB9183-88 Подшипник S10E
